工業插頭插座結構組成介紹

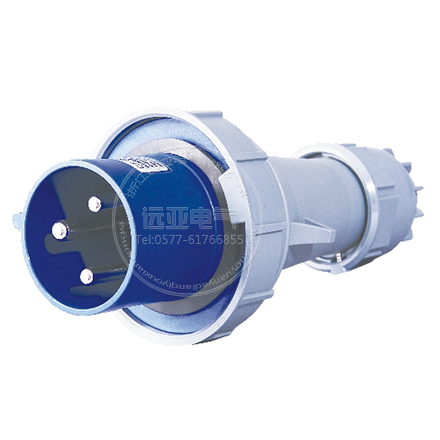

      工業插頭插座是用于工業環境中的一種插頭，其保護的措施做得非常之好、絕緣性較強。因此在工業環境中工業插頭的選用是非常有必要性的。在這里我們進行了對工業插頭插座內部結構的介紹，其結構按照不同廠家而定，一般來說其從左到右排列可分為插銷座、插銷、插銷蓋、電纜架、與外殼以及電纜護套組成，其中會在各部件中會使用到螺釘?shù)攘悴考?/span>

      我們都知道工業插頭要使用在一些人群較多、資產較多的廠家與建筑中，因此其尺寸與線路電纜要按照**標準制造，并且出于市場上的售賣競爭要使其造型更加美觀、制造更加合理結構。而且對于其手把的設計上要更看重是否符合人體力學、是否利于人們的握緊與用力，其尺寸是否符合**所指定的標準，其接線、插頭安裝的方式是否便于人們使用。

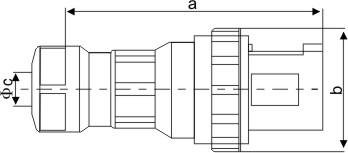

      工業插頭的外殼一般由保持塊、擋圈、阻力圈、定位鍵與手把組成的，是為了保護插頭并裝置內部零件所用的，設計符合人體力學、適宜用手操作。對于外殼要求尺寸按照GB/T11919-200的**標準，內部的定位鍵與保持塊的尺寸也同理要嚴格制定。其外表的設計通常會作多條紋或是多圓菱的設計，能夠更好地加大摩擦力、便于握緊進行插拔工作。外殼使用了熱塑性的塑料，若要在高溫環境中使用則可以選擇鋁合金的材質。注意在外殼上面一般還會標注標志、型號、規格尺寸等相關信息，購置時請仔細分辨。

      工業插頭的外殼有著整體式與兩段式的區別，整體式一般沒有分體，兩段式一般就是將前一部分作為外殼與插銷座，后一部分作為手把之用。兩段式外殼使用了自攻螺釘相連接，接口的結構則使用了插槽與定位齒。

      工業插頭中的插銷也可稱作觸頭，主要功能是用來導電，也有著整體式插銷與分體式插銷之分。插銷的形狀通常為圓形實芯體。取決插銷質量的好壞主要因素有插銷表面的粗糙度、直徑大小材料的選擇。插銷的材料的選擇必須要找導電性能較好且不易磨損的材質。在額定電壓的數值大于50V或是額定電流的數值為63A和125A時，在工業插頭中要輔助地級插銷。在額定電壓小于或等于50V時，工業插頭就只能有相極插銷，不能有地級或是中級插銷。

      接線端子是用來連接插銷導線的，上側有接線孔、螺釘和螺釘孔的裝置，所以接線端子要能夾緊、拉力要強且不會損壞導線。插銷座可以固定插銷和端子并且隔開各極絕緣。它有兩種形式：獨立插銷座和一體化插銷座。插銷座要使用塑料的絕緣材料，為薄壁的結構或是鏤空的結構。插銷蓋則是在用于蓋在插銷座上的，同時可以保護插銷座，一般可以使用螺釘固定、塑料熱鉚接與超聲波的焊接方法。電纜架則是用來固定電纜使其不被松動，是支架、夾片與螺釘構成的。電纜護套也是起著保護電纜的作用，螺釘則是用來固定電纜與元器件的作用。
